Insulated Ring Terminals



Cable size：0.5～1.5mm2（A.W.G.22～16)    max current：Imax=19A     material：purple copper　   thickness：0.75mm

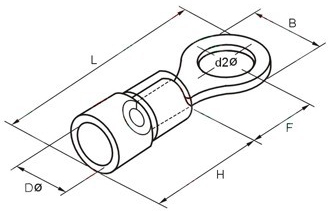

ITEM NO.	USA screw	Screw dia.d2(mm)	Dimension(mm)					Color
			B	L	F	H	Dφ
RV 1.25-3	#4	3.2	5.7	17.8	4.95	10	4.3	red
RVS 1.25-3.5	#6	3.7	5.7	17.8	4.95
RVM 1.25-3.5	#6	3.7	6.6	20.1	6.3
RVL 1.25-3.5	#6	4.3	8	21.5	7
RVS 1.25-4	#8	4.3	6.6	20.1	6.3
RVL 1.25-4	#8	4.3	8	21.5	7
RV 1.25-5	#10	5.3	8	21.5	7
RVL 1.25-5	#10	5.3	9.8	23	8.5
RVS 1.25-6	1\4	6.4	9.8	23	8.5
RV 1.25-6	1\4	6.4	11.6	27.5	11.1
RV 1.25-8	5\16	8.1	11.6	27.5	11.1
RV 1.25-10	3\8	10.5	13.6	31.6	13.9
RV 1.25-12	1\2	13	19.2	36	16.5
Cable size：1.5～2.5mm2（A.W.G.16～14)    max current：Imax=27A     material：purple copper　   thickness：0.8mm
ITEM NO.	USA screw	Screw dia.d2(mm)	Dimension(mm)					Color
			B	L	F	H	Dφ
RV 2-3	#4	3.2	6.6	17.8	4.3	10	4.9	blue
RVS 2-3.5	#6	3.7	6.6	17.8	4.3
RVM 2-3.5	#6	3.7	6.6	20.1	7
RVL 2-3.5	#6	3.7	8.5	22.5	7.75
RVS 2-4	#8	4.3	6.6	21	7
RVL 2-4	#8	4.3	8.5	22.5	7.75
RV 2-5	#10	5.3	8.5	22.5	7.75
RVL 2-5	#10	5.3	9.5	22.5	7.25
RV 2-6	1\4	6.4	12	27.6	11
RV 2-8	5\16	8.1	12	27.6	11
RV 2-10	3\8	10.5	13.6	30.2	13.9
RV 2-12	1\2	13	19.2	36.5	16.5
Cable size：2.5～4mm2（A.W.G.14～12)    max current：Imax=37A     material：purple copper　   thickness：1.0mm
ITEM NO.	USA screw	Screw dia.d2(mm)	Dimension(mm)					Color
			B	L	F	H	Dφ
RV 3.5-4	#8	4.3	8	24.5	7.7	13	6.2	black
RVS 3.5-5	#10	5.3	8	24.5	7.7
RVL 3.5-5	#10	5.3	12	27.9	7.7
RV 3.5-6	1\4	6.4	12	27.9	7.7
Cable size：4～6mm2（A.W.G.12～10)    max current：Imax=48A     material：purple copper　   thickness：1.0mm
ITEM NO.	USA screw	Screw dia.d2(mm)	Dimension(mm)					Color
			B	L	F	H	Dφ
RV 5.5-3.5	#6	3.7	7.2	21.4	5.9	13	6.7	yellow
RVS 5.5-4	#8	4.3	7.2	21.4	5.9
RVL 5.5-4	#8	4.3	9.5	25.5	8.3
RV 5.5-5	#10	5.3	9.5	25.5	8.3
RV 5.5-6	1\4	6.4	12	31.5	13
RV 5.5-8	5\16	8.4	15	33.7	13.7
RV 5.5-10	3\8	10.5	15	33.7	13.7
RV 5.5-12	1\2	13	19.2	38.1	16
