Non-Insulated Pin Terminals



Cable size：0.5～1.5mm2（A.W.G.22～16)    Max current：Imax=19A    Material：purple copper　   Thickness：0.75mm

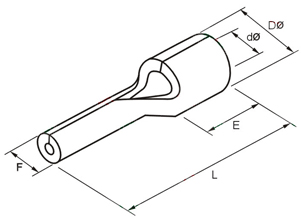

Item No Dimension(mm) F L E Dφ dφ   PTN 1.25-9 1.9 13.8 4.8 3.4 1.7   PTN 1.25-10 1.9 14.8   PTN 1.25-12 1.9 16.8   PTN 1.25-13 1.9 17.8   PTN 1.25-18 1.9 22.8

Cable size：1.5～2.5mm2（A.W.G.16～14)    Max current：Imax=27A    Material：purple copper　   Thickness：0.8mm

Item No Dimension(mm) F L E Dφ dφ   PTN 2-9 1.9 13.8 4.8 4.1 2.3   PTN 2-10 1.9 14.8   PTN 2-12 1.9 16.8   PTN 2-13 1.9 17.8   PTN 2-18 1.9 22.8

Cable size：2.5～4mm2（A.W.G.14～12)    Max current：Imax=37A    Material：purple copper　   Thickness：1.0mm

Item No Dimension(mm) F L E Dφ dφ   PTN 3.5-10 2.8 14.8 6.0 5.0 3.0   PTN 3.5-13 2.8 19.8

Cable size：4～6mm2（A.W.G.12～10)    Max current：Imax=48A    Material：purple copper　   Thickness：1.0mm

Item No Dimension(mm) F L E Dφ dφ   PTN 5.5-13 2.8 19.8 6.0 5.6 3.4
