Range of Products >>Terminal Block >> Barrier Terminal block >>  GSA49 / A69 / A89







Part Number GSA49 GSA69 GSA89
Pitch 9.50mm 11.00mm 14.00mm
Voltage 450V 750V 750V
Current 32A 32A 41A
Wire Range 22-12AWG / 4.0mm² 22-10AWG / 6.0mm²
Torque 0.8N.m (7.0Lb.in) 1.2N.m (10.6Lb.in)
Housing PA66 UL94V-0
Solder Pins Brass,1.0t / 0.8t,Tin-Plated

Screws

Steel, M3.5, Ni-Plated Steel, M4, Ni-Plated

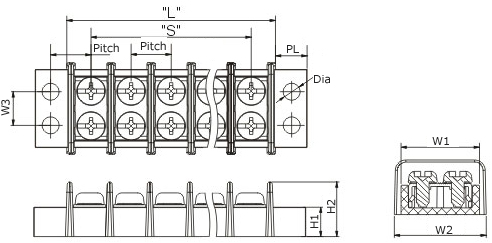

" L "

9.5 x (P-1) + 11.50

11.0*(P-1) + 13.2 14.0*(P-1) + 18.4
" S " 9.50 x (P-1) 11.0*(P-1) 14.0*(P-1)
" W1 " 21.8mm 21.8mm 34mm
" W2 " 18.6mm 28.5mm 22mm
" W3 " 8.00mm 10.7mm 13mm
" H1 " 7.0mm 8.0mm 10.0mm
" H2 " 13.0mm 14.0mm 16.0mm
" PL " 7.50mm 8.60mm 9.8mm
" Dia " ø4.0mm ø4.5mm ø5.5mm









   How to order:



GSA49 02 P 3
Series No.   No.of Poles   Color   Customer Request
GSA49         1. Grey     2.Blue
GSA69         3. Black   4.Green
GSA89         5.Orange   6.Red
          7.Natural   8.White
