Range of Products >>Terminal Block >> Barrier Terminal block >>  H Series (Wide Pin)







Part Number GSA25H GSA35H GSA45H GSA55H GSA65H
Pitch 7.62mm 8.25mm 9.50mm 10.00mm 11.00mm
Voltage 300V 300V 300V 300V 300V
Current 15A 20A 25A 32A 32A
Wire Range 22-12AWG / 2.5mm² 22-12AWG / 4.0mm²
Torque 0.5N.m (4.4Lb.in) 1.2N.m (10.6Lb.in)
Housing PA66 UL94V-0
Solder Pins Brass,1.0t / 0.8t,Tin-Plated

Screws

Steel, M3,Ni-Plated Steel, M4,Ni-Plated

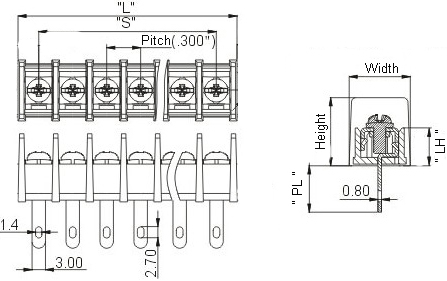

" L " 7.62*(P-1) + 9.12 8.25*(P-1) + 10.15 9.5*(P-1) + 11.5 10*(P-1) + 12.5 11*(P-1) + 13
" S " 7.62*(P-1) 8.25*(P-1) 9.5*(P-1) 10*(P-1) 11*(P-1)
" Width " 13.50mm 13.50mm 16mm 15.6 17.3
" Height " 14.80mm 15.10mm 17.80mm 18.4 18
" LH " 8.50mm 8.50mm N/A 10.3 N/A
" PL " 6.00mm 6.00mm 12.50mm 12.50mm 13.50mm
Solder Pin 3.00*0.80 3.00*0.80 3.50*0.80 3.50*0.80 4.00*0.80









   How to order:



GSA25H 02 P 3
Series No.   No.of Poles   Color   Customer Request
          1. Grey     2.Blue
          3. Black   4.Green
          5.Orange   6.Red
          7.Natural   8.White
