Fully-Insulated Female and Male Connectors



Max current：10A　　Material: copper　　Insulating: Nylon

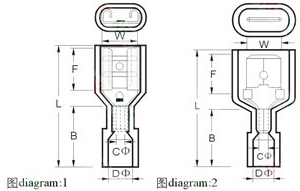

Item No Connecting spec. Dimension (mm) diagram cable sizemm2 color W F L B Dφ Cφ T   FDFN 1.25-250 　 0.8×6.35 6.6 7.3 22.0 11.0 4.0 1.7 0.4 1 22～16 A.W.G. 0.5～1.5mm2 red   MDFN 1.25-250 　 0.8×6.35 6.35 7.7 23.0 2

Max current：15A　　Material: copper　　Insulating: Nylon

Item No Connecting spec. Dimension (mm) diagram cable sizemm2 color W F L B Dφ Cφ T   FDFN 2-250 　 0.8×6.35 6.6 7.3 22.0 11.0 4.5 2.3 0.4 1 16～14 A.W.G. 1.5～2.5mm2 blue   MDFN 2-250 　 0.8×6.35 6.35 7.7 24.0 2

Max current：24A　　Material: copper　　Insulating: Nylon

Item No Connecting spec. Dimension (mm) diagram cable sizemm2 color W F L B Dφ Cφ T   FDFN 5.5-250 　 0.8×6.35 6.6 7.3 24.0 13.0 6.3 3.4 0.4 1 12～10 A.W.G. 4～6mm2 yellow   MDFN 5.5-250 　 0.8×6.35 6.35 7.7 25.0 2
